Характеристики – Станок сверлильный JET JDP-13
Категория товара – Станки сверлильные
Производитель – JET
Тип – Вертикально-сверлильный
Мощность, Вт – 370 Вт
Ход шпинделя, мм – 80 мм
Вид – Настольный
Напряжение, В – 1 фаза (220 В)
Конус шпинделя – МК2
Диаметр сверла, мм – 16 мм
Мин. частота вращения шпинделя – 490 об/мин
Макс. частота вращения шпинделя – 2510 об/мин
Количество скоростей – 5
Страна бренда – США
Гарантия – 12 месяцев

Описание – Сверлильный станок JET JDP-13

Дополнительные характеристики:

Напряжение – 230 В

Мощность двигателя – 370 Вт.

Макс. диаметр сверления (сталь) – 16 мм

Макс. диаметр сверления (чугун) – 16 мм

Частота вращения – 490 – 2510 об/мин

Количество скоростей – 5

Тип привода – ременный

Конус шпинделя – MK-2

Расстояние от шпинделя до стола – 445 мм.

Расстояние от шпинделя до основания – 640 мм.

Выступ шпинделя – 168 мм

Ход пенолы шпинделя – 80 мм

Диаметр пенолы шпинделя – 40 мм.

Диаметр стойки – 73 мм

Размер стола – 265x265 мм

Наклон стола вправо – 45 градусов

Наклон стола влево – 45 градусов

Размер Т-образного паза стола – 14 мм.

Количество Т-образных пазов стола – 4

Размер основания – 205 x 205 мм

Размер Т-образного паза основания – 16 мм.

Количество Т-образных пазов основания – 2

Тип двигателя – Асинхронный

Длина – 580 мм

Ширина – 330 мм

Высота – 970 мм

Вес – 45 кг

JET JDP-13 – настольный сверлильный станок промышленной серии. Благодаря высокому качеству выполнения деталей и механизмов станок отличается хорошими показателями точности и долговечности и может применяться для серийного изготовления деталей.

Станок имеет стойкое чугунное основание размером 205 x 205мм, в котором предусмотрены 2-Т-образные пазы с шириной 16мм, для закрепления заготовки прихватами или другими зажимными устройствами. На основание установлена ​​колонна диаметром 73мм с зубчатой ​​рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 265х265мм с 4-мя Т-образными пазами, расположенными крест-накрест, ширина пазов 14мм. Максимальное расстояние между шпинделем и основанием составляет 640мм, а расстояние между шпинделем и рабочим столом – 445мм.

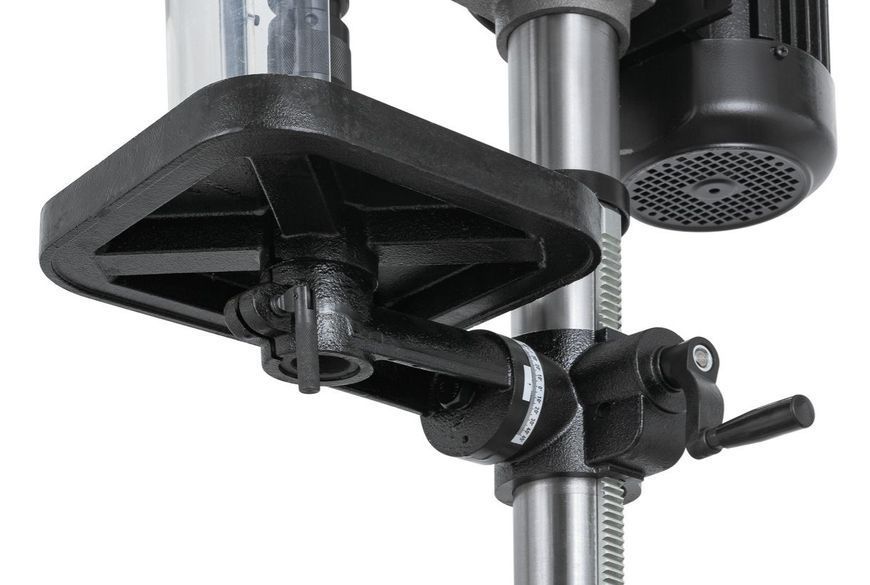

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/слева в пределах ±45°.

Сверлильная головка позволяет сверлить максимальные диаметры отверстия до 16 мм. Конус шпинделя – МК-2.

Мощность приводного двигателя составляет 370Вт.

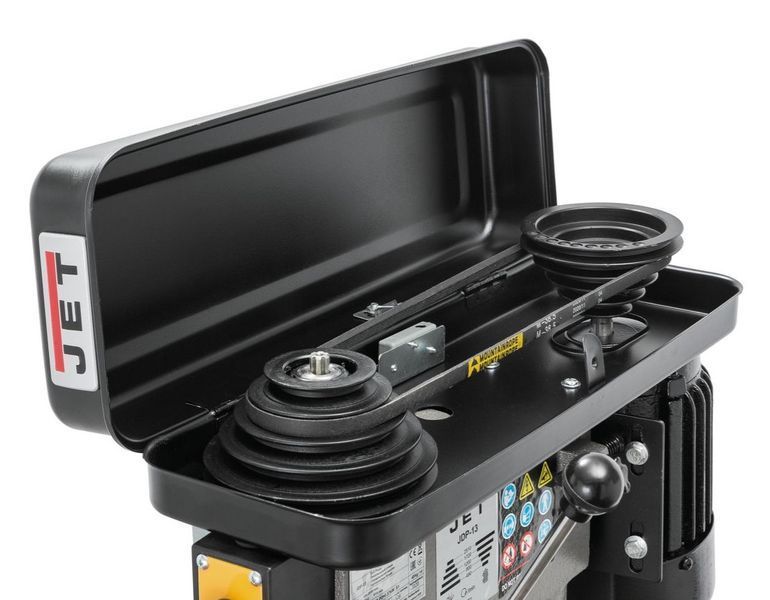

Вращающийся момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 490 до 2510 об/мин и имеет 5 скоростей.

Ход пиноли шпинделя составляет 80 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель.

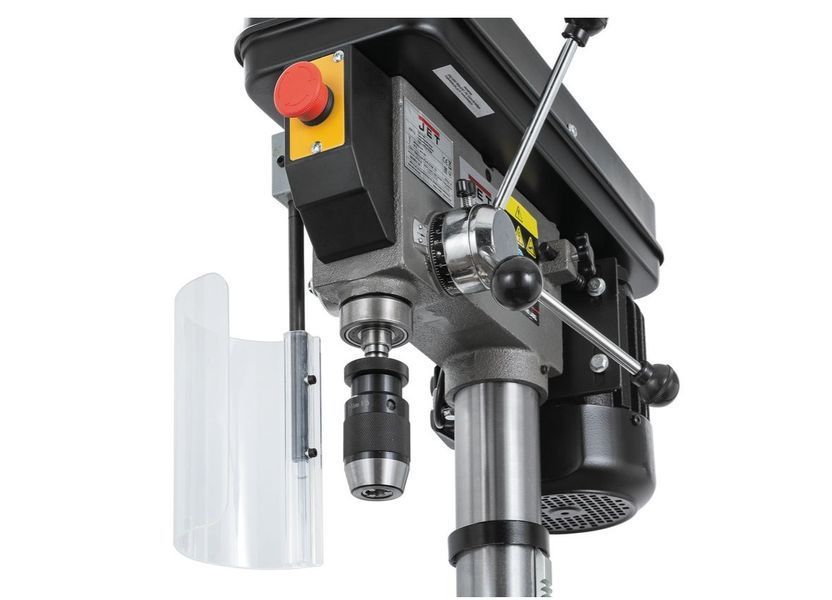

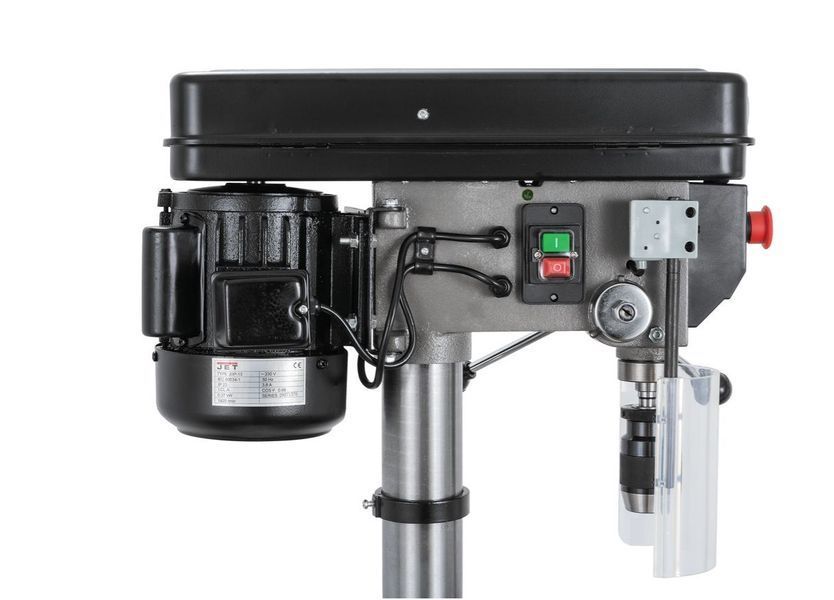

Для обеспечения безопасной работы на станке установлен прозрачный защитный экран с конечным выключателем. Под кожухом коробки скоростей ременной передачи находится защитный выключатель, не позволяющий включить станок при открытой крышке. Для аварийной остановки на передней панели станка расположен красный аварийный выключатель грибного типа.

Комплектация:

Быстрозажимной сверлильный патрон 1-13 мм/В16

Оправка сверлильного патрона МК-2/В16

Клин-выколотка

Защитный экран сверлильного патрона

Сверлильные давления 100мм

Инструкция по эксплуатации
